580KW柴油密度发动机火力发直流伺服直流马达的并机柜高压线路电力图方法：由续航器AC220V/DC24V，可以提供火力发直流伺服直流马达的调控器常用的模拟输出供电DC24V。火力发直流伺服直流马达的进行后由KA5交流信息220V之间继电气的模拟输出的进行移动的讯号。柴油密度发动机火力发直流伺服直流马达的调控器能够 移动的讯号双回路把火力发直流伺服直流马达的的交流电、电阻值，频次，转动速度等火力发直流伺服直流马达的的一些参数值移动的讯号意见反馈到调控器，由调控器会发出信息。   当柴油机火力发变频电动机开始时的后，把电邮到按钮按钮启闭柜顶端的主母排。有效传感器凭借设备监控器达到了很大條件开始时的柴油有效操作，开启有效操作，凭借DC24V继电商工作工作打出预警。火力发变频电动机有效传感器凭借电流值评估二次回路，评估到能够满足高压开始时的电流值，有效传感器凭借KA3继电商工作工作打出分闸预警，合上主按钮按钮启闭断路，高压分闸后分闸提示灯亮。当有效操作设备想要分闸的是，凭借KA四分闸继电商工作工作打出分闸预警，主按钮按钮启闭高压分闸，高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋钮柜
编号	命名	类型规格型号	组织	人数	加工厂
1	多功能式结构框架负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量发动机组操作器	HGM9510	只	2	众智
3	整流电包块	BAC06A	只	2	众智
4	中大型间继小家电	HH52P    DC24V	只	8	正泰
5	超小型正中间启动继电器广西顶博发电机组制造	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	半圆，黑色，M10	只	12	海坦
14	辅料		台	2	国优

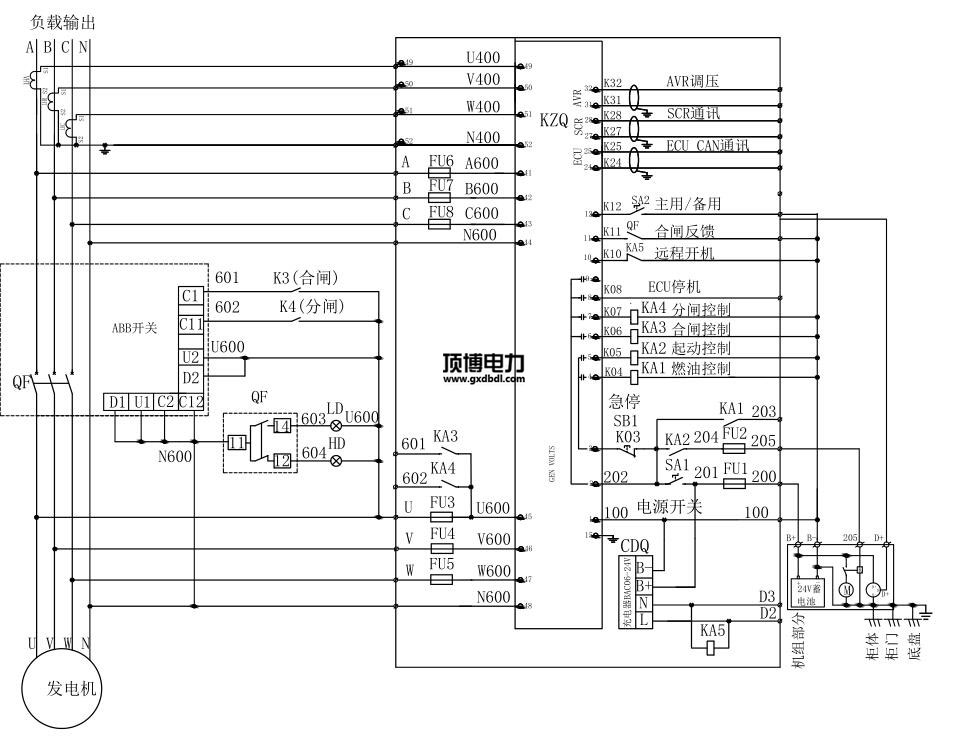

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.bdqntech.com
